雙腔高細破碎機技術路線

　　利用煤矸石作為煤礦井下膏體（漿體）充填項目充填材料中的主要原料，通過添加膠凝材料和其它外加劑，采用先進的工藝技術，實現高濃度充填，是解決“三下”壓煤，預防地表沉陷、消化煤矸石地表堆放、消除環境污染、置換保安煤柱、提高*開采保障程度和資源回收率的有效手段。

　　煤礦井下膏體（漿體）充填成功實施的關鍵技術之一，是煤矸石的破碎效果，即破碎后煤矸石的粒度分布。煤矸石破碎后的顆粒級配達到更佳設計要求，對優化填料漿配比，降低充填料成本起著關鍵作用。正大雙腔無篩底高細破碎機，由“正大機械”在2002年自主研發成功，投入市場應用，20多年來取得多項國家專利。特別適應于煤礦膏體（漿體）充填項目中矸石破碎系統的細碎工藝，具有以下優越性：

　　1、上下結構雙腔雙轉子，中破細碎一機完成。顆粒級配合理，粒級≤10mm，其中＜3mm的占比80%以上，0.075mm占比15％左右，細粉率高，矸石膏體充填項目生產期間材料的配比調整，可更大限度降低粉煤灰添加量，提高煤矸石充填料漿輸送質量濃度，改善管道輸送性能，降低管道磨損，達到更好凝固結構密度。（矸石膏體充填一般要求10mm以下，骨料、填充料、塑性料級配比例得當。漿體充填要求3mm以下，需有一定比例1mm以下~0.074mm的粉狀料。

　　根據原料不同和充填現場實際需要，粒度要求不是千篇一律。高細破細碎后的顆粒級配應適用于設計要求）
　　根據不同工礦條件，設備不斷改進升級，現已更新至第四代產品。

　　2、目前國內所有煤礦井下膏體充填，漿體充填項目煤矸石細碎工藝中，正大公司生產的雙腔無篩底高細破碎機是優選，是二十年來經過歷練，實踐，多次改進的更成熟設備。

　　3、該產品為雙腔破碎設備,上腔為中破、下腔為細碎，機腔內形成錘打料、料打料。上下兩腔仰擊式雙重打擊研磨，中破、細碎一機完成。出料口沒有篩板篦條，濕料不堵塞、干料更順暢。經粉碎后的細料直接卸出，無無功電耗、無無效磨損。

　　更為重要的是，在煤矸石細碎過程中，不免會有除鐵器除不凈的鐵塊異物，一旦有鐵塊異物誤進入機腔內，雙腔高細破碎機設計有一定的間隙退讓性，再者由于出料口處無篩板篦條阻隔，可直接將鐵塊異物“吐”出來，對機腔內部不會造成嚴重破壞性傷害。

　　傳統破碎機，如反擊破、制砂機之類，都有它的專業特性。反擊破多用于石料廠生產石子之用（也可用于高細破之前作為粗破），基本沒有粉狀料產生。制砂機要求顆粒成型好，但粉狀料甚少。有種制砂機是立式破碎機，下面也沒有篩板篦條，剛開始會有少量粉狀料產生，用一小段時間后，由于設計結構符合于制沙的要求，錘頭磨損，瓦楞襯板的楞角磨平之后，不再會產生粉狀料。但對沙粒成型沒有太大影響。制沙用的較多的是臥式制砂機，出料口處有篩板篦條，會有少量面狀料產生，但一旦有鐵塊異物誤進入，會和高速運轉的轉子錘頭激烈碰撞，錘頭被打爛，襯板被擊碎，且由于出料口處篩板篦條的阻隔，機腔內被打爛的錘頭襯板多次重復激烈碰撞打擊，連鎖反應到大軸，軸承座，軸承等部位，造成嚴重破壞性傷害。所以，一些傳統的細碎設備在井下充填項目矸石細碎工藝中有一定的不適應性。

　　4、雙腔無篩底高細破碎機為河南省正大機械制造有限公司的專利產品，具有自主知識產權。

雙腔高細破碎機常用機型

　　該系列產品現有十多種型號。

　　近年來煤礦井下矸石充填項目應用主要機型有:

　　2PC1600×2000型: 臺時產能200~250噸；

　　2PC1400×1600型: 臺時產能120~180噸；

　　2PC1200×1400型: 臺時產能100~120噸；

　　2PC1000×1200型: 臺時產能80~100噸；

　　2PC800×900型    : 臺時產能50~70噸；

　　2PC800×700型    : 臺時產能45~60噸。

　　煤礦井下矸石充填項目可根據規模需要選擇相適應型號的高細破碎機。

　　正大公司制造供應破碎車間生產線全套設備。

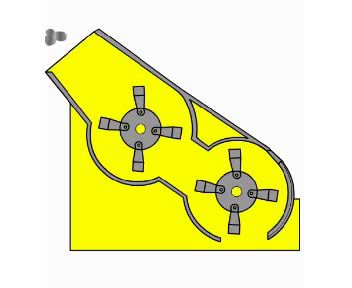

雙腔高細破碎機三維圖

雙腔高細破碎機工作原理

　　雙腔高細破碎機屬中破細碎一體機，其工作原理如下： 上下結構雙轉子，兩腔兩級粉碎，根據高細破的型號大小，120～200mm左右的塊狀煤矸石、頁巖等物料，進入上級機腔后，經上腔轉子上的錘頭對物料猛烈打擊，擊碎的小塊物料立即進入下級機腔，被下腔轉子飛速運轉的錘頭二次打擊，下腔錘頭屬于仰擊式打擊，機腔內形成錘打料，料打料。錘頭和襯板之間還要對物料進行快速研磨，使顆粒達到10mm以下，其中3mm以下顆粒占比80％以上，200目左右粉狀料達到15％左右，然后從無篦板篩條的出料口卸出，輸送至下道工序。（根據原料不同和充填現場實際需要，顆粒要求不是千篇一律。高細破細碎顆粒級配要適應于設計要求）

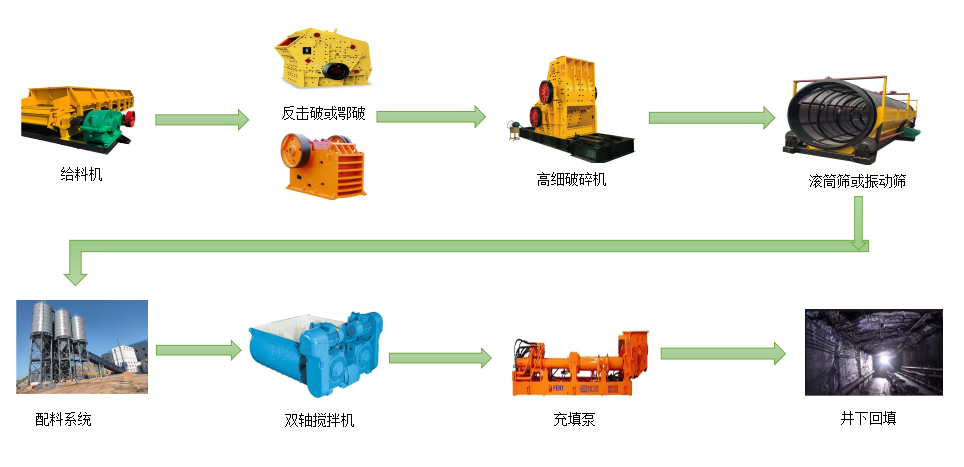

雙腔高細破碎機破碎工藝流程
